Пневматические цилиндры

Компактные, стандартные, круглые, профильные, двухштоковые, с фиксацией, с датчиками положения Описание: Линейные приводы для толкания, зажима, позиционирования. Высокая надёжность в циклических режимах. Есть серии для пищевой и агрессивной сред. Линейные приводы для толкания, зажима, позиционирования. Высокая надёжность в циклических режимах. Есть серии для пищевой и агрессивной сред. Бренды: Festo, SMC, Parker, IMI Norgren, CKD, Camozzi

Пневмоцилиндр Festo DSNU-20-25-PPV-A, ISO 6432, двустороннего действия, 20×25 мм. Арт. 33974 Festo DSNU-20-25-PPV-A (арт. 33974) — это надежный круглый пневмоцилиндр двустороннего действия, разработанный в соответствии с международным стандартом ISO 6432 . Модель предназначена для широкого спектра задач линейного перемещения в системах промышленной автоматизации и отличается высоким качеством исполнения и длительным сроком службы. Произведено в Китае. Наличие/срок поставки: от 3 недель

Пневмоцилиндр Festo DSNU-20-40-PPV-A, ISO 6432, двустороннего действия, 20×40 мм. Арт. 19236 Festo DSNU-20-40-PPV-A (арт. 19236) — это надежный круглый пневмоцилиндр двустороннего действия, разработанный в соответствии с международным стандартом ISO 6432 . Модель предназначена для широкого спектра задач линейного перемещения в системах промышленной автоматизации и отличается высоким качеством исполнения и длительным сроком службы. Произведено в Китае. Наличие/срок поставки: от 3 недель

Пневмоцилиндр Festo DSNU-20-50-PPS-A, ISO 6432, двустороннего действия, 20×50 мм. Арт. 559273 Festo DSNU-20-50-PPS-A (арт. 559273) — это надежный круглый пневмоцилиндр двустороннего действия, разработанный в соответствии с международным стандартом ISO 6432 . Модель предназначена для широкого спектра задач линейного перемещения в системах промышленной автоматизации. Ключевая особенность данной модификации — самонастраивающееся пневматическое демпфирование PPS, которое автоматически адаптируется к изменению нагрузки и скорости, исключая необходимость ручной настройки. Произведено в Китае. Наличие/срок поставки: от 3 недель

Пневмоцилиндр Festo DSBC-50-100-PPVA-N3, ISO 15552, двустороннего действия, 50-100, Арт. 1366952 Шаг 100 мм Диаметр поршня 50 мм Резьба штока M16x1,5 Демпфирование Пневматическое демпфирование, регулируемое с двух сторон Положение при монтаже Любое Соответствует стандарту ISO 15552 Окончание штока поршня Наружная резьба Конструкция Поршень, шток поршня, профильная труба Определение положения Для бесконтактных датчиков Символ 00991235 Варианты Шток поршня на одном конце Рабочее давление 0.04 МПа ...1.2 МПа Рабочее давление 0.4 бар ...12 бар Режим работы Двустороннего действия Рабочая среда Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4] Примечание по рабочей/пилотной среде Возможна работа с маслом (требуется для дальнейшей эксплуатации) Класс коррозионной стойкости (CRC) 2 — умеренное воздействие коррозии Соответствие LABS VDMA24364-B1/B2-L Пригодность для чистых помещений, измеренная согласно ISO 14644-14 Класс 5 по ISO 14644-1 Температура окружающей среды -20°C ... 80°C Энергия удара в конечных положениях 1 Дж Длина амортизации 22 мм Теоретическая сила при 0,6 МПа (6 бар, 87 psi), возврат 990 Н Теоретическая сила при 0,6 МПа (6 бар, 87 psi), выдвижение 1178 Н Подвижная масса 615 г Масса перемещения при ходе 0 м 365 г Дополнительная подвижная масса на 10 мм хода 25 г Вес изделия 1750 г Основной вес при ходе 0 мм 1190 г Дополнительный вес на 10 мм хода 56 г Тип крепления С внутренней резьбой, с помощью аксессуаров Пневматическое соединение G1/4 Информация о материалах Соответствует RoHS Материал покрытия Алюминий литьевой под давлением, анодированный Материал уплотнения поршня TPE-U(PU) Материал поршня Кованый алюминиевый сплав Материал штока поршня Высоколегированная сталь Материал уплотнения-скребка штока TPE-U(PU) Материал буферного уплотнения TPE-U(PU) Материал буферного поршня POM Материал корпуса цилиндра Кованый алюминиевый сплав, гладко анодированный Материал гайки Оцинкованная сталь Материал подшипника POM Материал винтов крепления Оцинкованная сталь

Пневмоцилиндр Festo DSBC-63-80-PPVA-N3 ISO 15552, двустороннего действия, 63-80, Арт. 1383581 Шаг 80 мм Диаметр поршня 63 мм Резьба штока M16x1,5 Демпфирование Пневматическое демпфирование, регулируемое с двух сторон Положение при монтаже Любое Соответствует стандарту ISO 15552 Окончание штока поршня Наружная резьба Конструкция Поршень, шток поршня, профильная труба Определение положения Для бесконтактных датчиков Символ 00991235 Варианты Шток поршня на одном конце Рабочее давление 0.04 МПа ... 1.2 МПа Рабочее давление 0.4 бар ... 12 бар Режим работы Двустороннего действия Рабочая среда Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4] Примечание по рабочей/пилотной среде Возможна работа с маслом (требуется для дальнейшей эксплуатации) Класс коррозионной стойкости (CRC) 2 — умеренное воздействие коррозии Соответствие LABS VDMA24364-B1/B2-L Температура окружающей среды -20 °C ... 80 °C Энергия удара в конечных положениях 1.3 Дж Длина амортизации 22 мм Теоретическая сила при 0,6 МПа (6 бар, 87 psi), возврат 1682 Н Теоретическая сила при 0,6 МПа (6 бар, 87 psi), выдвижение 1870 Н Подвижная масса 630 г Масса перемещения при ходе 0 м 430 г Дополнительная подвижная масса на 10 мм хода 25 г Вес изделия 2236 г Основной вес при ходе 0 мм 1740 г Дополнительный вес на 10 мм хода 62 г Тип крепления С внутренней резьбой, с помощью аксессуаров Пневматическое соединение G3/8 Информация о материалах Соответствует RoHS Материал покрытия Алюминий литьевой под давлением, анодированный Материал уплотнения поршня TPE-U(PU) Материал поршня Кованый алюминиевый сплав Материал штока поршня Высоколегированная сталь Материал уплотнения-скребка штока TPE-U(PU) Материал буферного уплотнения TPE-U(PU) Материал буферного поршня POM Материал корпуса цилиндра Кованый алюминиевый сплав, гладко анодированный Материал гайки Оцинкованная сталь Материал подшипника POM Материал винтов крепления Оцинкованная сталь

Пневмоцилиндр Festo DSBC-50-32-PPVA-N3, ISO 15552, двустороннего действия, 50-32, Арт. 1376424 Шаг 50 мм Диаметр поршня 32 мм Резьба штока M10x1,25 Демпфирование Пневматическое демпфирование, регулируемое с двух сторон Положение при монтаже Любое Соответствует стандарту ISO 15552 Окончание штока поршня Наружная резьба Конструкция Поршень, шток поршня, профильная труба Определение положения Для бесконтактных датчиков Символ 00991235 Варианты Шток поршня на одном конце Рабочее давление 0.06 МПа ... 1.2 МПа Рабочее давление 0.6 бар ... 12 бар Режим работы Двустороннего действия Рабочая среда Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4] Примечание по рабочей/пилотной среде Возможна работа с маслом (требуется для дальнейшей эксплуатации) Класс коррозионной стойкости (CRC) 2 — умеренное воздействие коррозии Соответствие LABS VDMA24364-B1/B2-L Пригодность для чистых помещений, измеренная согласно ISO 14644-14 Класс 5 по ISO 14644-1 Температура окружающей среды -20 °C ... 80 °C Энергия удара в конечных положениях 0.4 Дж Длина амортизации 17 мм Теоретическая сила при 0,6 МПа (6 бар, 87 psi), возврат 415 Н Теоретическая сила при 0,6 МПа (6 бар, 87 psi), выдвижение 483 Н Подвижная масса 155 г Масса перемещения при ходе 0 м 110 г Дополнительная подвижная масса на 10 мм хода 9 г Вес изделия 600 г Основной вес при ходе 0 мм 465 г Дополнительный вес на 10 мм хода 27 г Тип крепления С внутренней резьбой, с помощью аксессуаров Пневматическое соединение G1/8 Информация о материалах Соответствует RoHS Материал покрытия Алюминий литьевой под давлением, анодированный Материал уплотнения поршня TPE-U(PU) Материал поршня Кованый алюминиевый сплав Материал штока поршня Высоколегированная сталь Материал уплотнения-скребка штока TPE-U(PU) Материал буферного уплотнения TPE-U(PU) Материал буферного поршня POM Материал корпуса цилиндра Кованый алюминиевый сплав, гладко анодированный Материал гайки Оцинкованная сталь Материал подшипника POM Материал винтов крепления Оцинкованная сталь

Пневмоцилиндр SMC CG1BN50-100Z SMC CG1BN50-100Z — это стандартный пневмоцилиндр с круглым корпусом из алюминиевого сплава, предназначенный для промышленной автоматизации. Модель относится к серии CG1, которая отличается высоким качеством изготовления и широкой распространенностью . Расшифровка модели CG1BN50-100Z CG1 — серия цилиндров с круглым корпусом (стандартный тип) B — тип монтажа: базовый (Basic mounting) N — тип резьбы штока: внутренняя резьба (Female rod end) 50 — диаметр поршня: 50 мм 100 — ход поршня: 100 мм Z — версия исполнения (означает наличие магнитного поршня для работы с датчиками положения — автосвитчами) Важно: Модель CG1BN50-100Z оснащена магнитным поршнем (Z-версия), что позволяет устанавливать внешние датчики положения (герконы или датчики Холла) на корпус цилиндра без его разборки Производитель SMC Серия CG1 / CG1-Z Тип цилиндра Двустороннего действия (double-acting) Диаметр поршня (Ø) 50 мм Ход поршня 100 мм Тип крепления Базовое (Basic) Резьба штока Внутренняя (Female rod end) Наличие магнита Да (версия Z) Тип буфера Резиновый амортизатор (Rubber bumper) Рабочее давление 0.05 - 1.0 МПа (0.5 - 10 бар) Давление испытаний 1.5 МПа (15 бар) Температура среды от -10°C до +70°C (без датчиков) Скорость поршня 50 - 1000 мм/с Пневматическое соединение (порт) G1/4 (1/4 дюйма) Резьба штока M18×1.5 Стандарт ISO 21287 (частично) Вес (приблизительно) ~1.74 кг (3.83 lb)

Тип - Пневматический Монтаж - B (Базовый) Диаметр поршня - 20mm Присоединительная резьба - Rc Маслоудерживающее кольцо - Без дополнительной пылезащищенности Ход - 25 Демпфирование - Упругий демпфер Резьба наконечника штока - Наружная резьба наконечника штока Защитный гофр штока - Нет Проушина оси цапфы - Нет Кронштейн наконечника штока - Нет Датчик положения - Без датчика Внутренняя резьба штокового наконечника в базовом исполнении. Размеры поршня: 20, 25, 32, 40 Простая тонкая регулировка датчиков положения Общая длина сокращена Тип цилиндра Двустороннего действия (double-acting), односторонний шток Диаметр поршня (Ø) 20 мм Ход поршня 25 мм Тип крепления Базовый (Basic, с двух сторон бобышки) Резьба штока Наружная резьба (Male rod thread) Наличие магнита Нет (модель CM2B20-25Z не имеет встроенного магнита) Тип буфера Резиновый амортизатор (Rubber cushion) Рабочее давление 0.05 - 1.0 МПа (0.5 - 10 бар) Температура среды от -10°C до +70°C Скорость поршня 50 - 750 мм/с Пневматическое соединение (порт) Rc1/8 (резьба 1/8 дюйма) Смазка Не требуется (без смазки / non-lube) Вес ~0.16 кг

Пневмоцилиндры ISO 15552 с гладким профильным корпусом — серия Parker P1F‑S (AP) Пневматические приводы (цилиндры) серии P1F‑S, соответствующие стандарту ISO 15552, подходят для работы при низких, нормальных и высоких температурах. Доступны различные варианты материала штока поршня и уплотнения-счищателя, диаметры поршня от Ø32 до 125 мм и ходы поршня до 2000 мм. Серия продукции Пневмоцилиндры Тип продукции Линейный привод, цилиндровый привод Технология Пневматика Тип цилиндра Ненаправляющий, со сквозным штоком, с удлинённым штоком поршня Действие цилиндра Двустороннего действия Диаметр поршня от 32 до 125 мм Максимальная длина хода 2000 мм Усилие при выдвижении (при 6 бар) от 483 до 7363 Н Усилие при втягивании (при 6 бар) от 415 до 6881 Н Тип демпфирования Пневматическое регулируемое Присоединение портов от G 1/8 до G 1/2 Тип резьбы на конце штока Наружная, внутренняя (опционально) Максимальное рабочее давление 10 бар Рабочая температура –40 … +80 °C (низкотемпературное исполнение) –20 … +80 °C (стандартное) –20 … +60 °C (ATEX) –10 … +150 °C (высокотемпературное) –30 … +80 °C (металлический счищатель) –10 … +80 °C (FKM-манжета) Тип определения положения 2 паза для датчиков на одной стороне Вариант монтажа ISO 15552 Соответствие стандартам ISO 15552, ATEX (CE EX II 2GD c T4 120°C) Материал штока поршня Нержавеющая сталь, сталь, хромированная сталь, нержавеющая хромированная сталь Материал корпуса Анодированный алюминий Материал крышек Алюминий, пескоструйная обработка Тип корпуса Профильный Коррозионная стойкость Да Ремонтопригодность Да

Цилиндр пневматический компактный двустороннего действия IMI Norgren, серия RM/92000/M, диаметр 50 мм, ход 100 мм, G1/8 Компактный пневмоцилиндр двустороннего действия IMI Norgren серии RM/92000/M предназначен для работы в системах сжатого воздуха при давлении от 1 до 10 бар. Модель с диаметром поршня 50 мм и ходом штока 100 мм развивает теоретическое усилие 1178 Н при 6 бар. Ключевые особенности: Магнит на поршне для позиционирования (возможна установка датчиков положения). Отсутствие амортизации в конце хода (требует внешнего демпфирования при высоких скоростях). Компактная конструкция – уменьшенная высота и ширина по сравнению со стандартными цилиндрами. Конструктивные материалы: Корпус – анодированный алюминий (устойчивость к коррозии). Уплотнения поршня – нитриловый каучук (NBR), рабочая температура от –5 до +80 °C. Шток – мартенситная нержавеющая сталь (износостойкость). Габариты: 68,5 × 153 × 63 мм (В×Д×Ш). Вес: 4,05 кг. Присоединение: G1/8. Страна производства: Чехия. Области применения: Компактные пневматические системы на производстве, упаковочное оборудование, сборочные модули, автоматизация промышленных установок где ограничено монтажное пространство. Технические характеристики Параметр Значение Среда Сжатый воздух Рабочая температура –5 ... 80 °C, 23 ... 176 °F Рабочее давление 1 ... 10 бар, 15 ... 145 psi Присоединительная резьба G1/8 Диаметр цилиндра 50 мм Длина хода 100 мм Принцип действия Двустороннего действия Амортизация Без амортизации Наличие магнита С магнитом Теоретическое усилие (при 6 бар) 1178 Н Материал — корпус Анодированный алюминий Материал — уплотнения поршня Нитриловый каучук (NBR) Материал — шток поршня Нержавеющая сталь (мартенситная) Габариты — высота 68,5 мм Габариты — длина 153 мм Габариты — ширина 63 мм Вес 4,05 кг Страна происхождения Чехия Серия RM/92000/M Тип Короткоходный компактный цилиндр

Пневматические цилиндры Series 63 разработаны для обеспечения высокой производительности и универсальности. Ключевые особенности: Принцип действия: одностороннего и двустороннего действия Наличие магнита: есть (магнитный поршень) Амортизация: регулируемая пневматическая (обеспечивает оптимальную настройку и значительно снижает шум от удара поршня в конце хода) Диаметры поршня: 32, 40, 50, 63, 80, 100, 125 мм Области применения: Стандартная версия подходит для большинства отраслей. Пищевой промышленности Сельского хозяйства Систем натяжения, дозирования и танцующих роликов (намоточное оборудование) Специальные версии: Также существуют исполнения для сложных условий эксплуатации, способные выдерживать экстремальные температуры, коррозионные среды и другие а Тип конструкции: Профильный (с винтами) и круглый (с резьбовыми стяжками) Исполнение: ISO 15552 Принцип действия: Одностороннего и двустороннего действия Способы монтажа: С передним / задним фланцем, на лапах (кронштейнах), с передней / задней / центральной / поворотной цапфой Ход, мин. – макс.: 10 ÷ 2500 мм Рабочая температура: Стандартное и низкое трение: 0°C ÷ 80°C (с сухим воздухом –20°C) Высокие температуры (версия W): 0°C ÷ 150°C (с сухим воздухом –20°C) Низкие температуры (версия Z): –40°C ÷ 60°C (с сухим воздухом –40°C) Низкие температуры (версия Y): –50°C ÷ 60°C (с сухим воздухом –50°C) Температура хранения: 0°C ÷ 80°C (с сухим воздухом –20°C) Рабочее давление: 1 ÷ 10 бар (стандартные, высокие и низкие температуры) 0,1 ÷ 10 бар (низкое трение) Скорость: 10 ÷ 1000 мм/с без нагрузки (стандартные, высокие и низкие температуры) 5 ÷ 1000 мм/с без нагрузки (низкое трение и равномерное движение) Рабочая среда: Отфильтрованный воздух класса [7:8:4] по стандарту ISO 8573-1. Если используется воздух с масляным туманом, рекомендуется применять масло ISOVG32. После начала подачи масла она никогда не должна прерываться. Использование с датчиками: Модель CSH

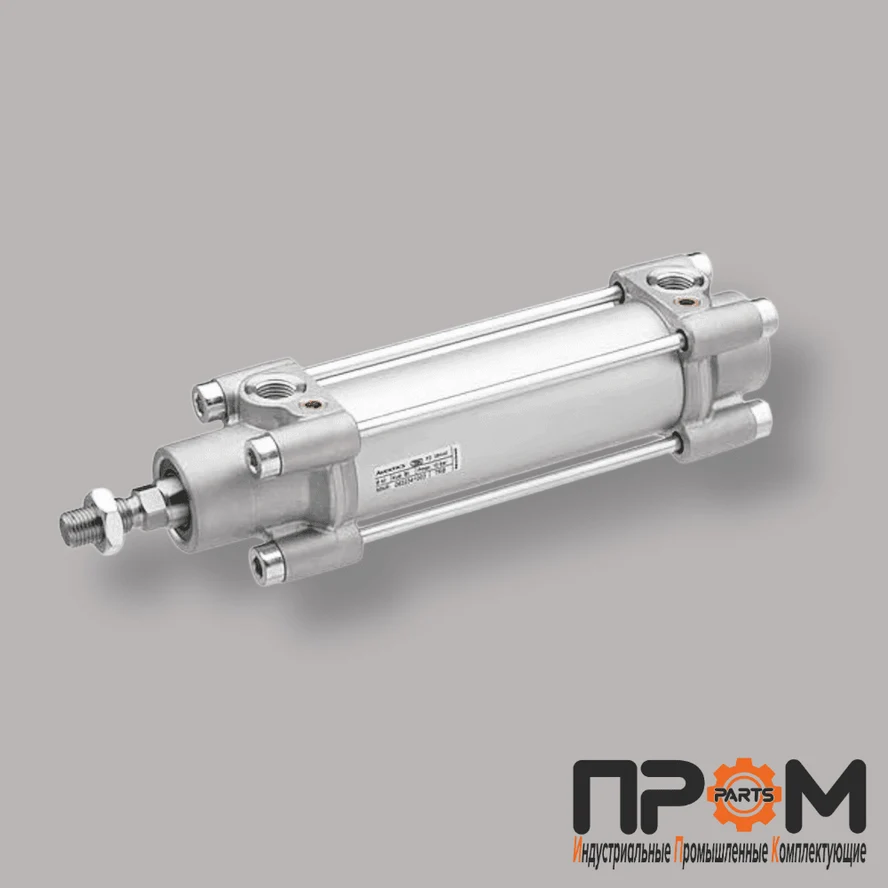

Пневматический цилиндр AVENTICS™ серии TRB выполнен по стандарту ISO 15552 (со стяжными шпильками). Модель с диаметром поршня 63 мм и ходом 100 мм предназначена для работы в условиях повышенных температур – от –10°C до +150°C. Основные характеристики: Стандарт: ISO 15552 Диаметр поршня: 63 мм Ход: 100 мм Присоединительная резьба: G 3/8 Принцип действия: двустороннего действия Амортизация: пневматическая регулируемая Магнит на поршне: отсутствует Теплостойкое исполнение: Специальный скребок для высоких температур (Heat-Resistant Scraper) Минимальная температура окружающей среды: –10°C Максимальная температура окружающей среды: +150°C Рабочее давление: 1,5 … 10 бар Усилия при давлении 6,3 бар: Шток выдвигается: 1960 Н Шток втягивается: 1765 Н Масса: 1,4 кг (при нулевом ходе) +0,052 кг на каждые 10 мм хода Длина амортизации: 16,5 мм Энергия амортизации: 27 Дж Максимальный ход: 2500 мм Рабочая среда: сжатый воздух Области применения: Общее машиностроение, системы автоматизации, оборудование, работающее при повышенных температурах (например, в литейном, металлургическом или пищевом производстве), а также в средах, где требуется теплостойкое исполнение уплотнений и скребка. Цилиндр пневматический AVENTICS™ серии TRB (арт. 0822243403) выполнен по стандарту ISO 15552 с креплением при помощи стяжных шпилек (tie-rod construction). Модель предназначена для широкого спектра промышленных применений, где требуется надежность, ремонтопригодность и совместимость с оборудованием ведущих мировых производителей. Основные характеристики: Тип конструкции: цилиндр со стяжными шпильками. Стандарт: ISO 15552 (полная взаимозаменяемость с цилиндрами других брендов). Применение: общая автоматизация, станкостроение, системостроение, специализированное промышленное оборудование. Особенности: возможность установки датчиков в T-образные и C-образные пазы (6 мм и 4 мм соответственно, в зависимости от модификации), модульная система уплотнений, усовершенствованная пневматическая амортизаци
