Пневмоцилиндр SMC CG1BN50-100Z

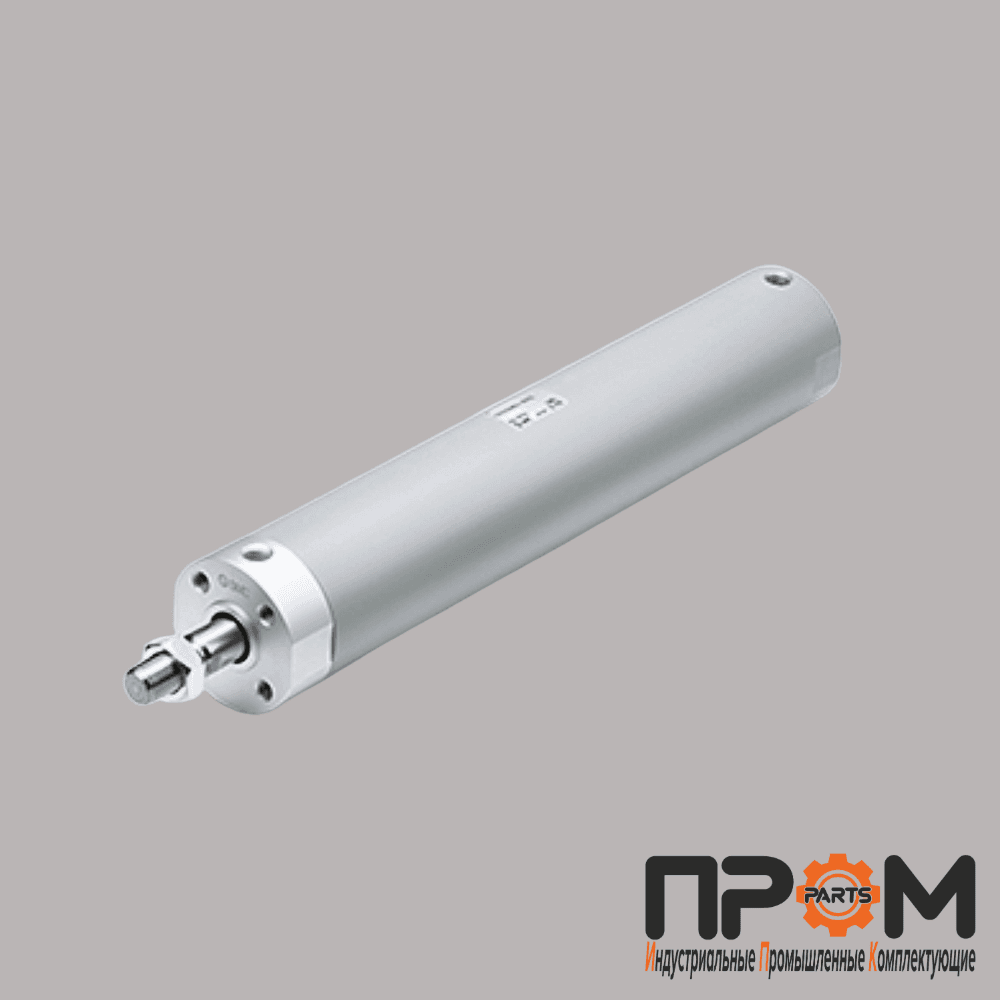

Пневмоцилиндр SMC CG1BN50-100Z SMC CG1BN50-100Z — это стандартный пневмоцилиндр с круглым корпусом из алюминиевого сплава, предназначенный для промышленной автоматизации. Модель относится к серии CG1, которая отличается высоким качеством изготовления и широкой распространенностью . Расшифровка модели CG1BN50-100Z CG1 — серия цилиндров с круглым корпусом (стандартный тип) B — тип монтажа: базовый (Basic mounting) N — тип резьбы штока: внутренняя резьба (Female rod end) 50 — диаметр поршня: 50 мм 100 — ход поршня: 100 мм Z — версия исполнения (означает наличие магнитного поршня для работы с датчиками положения — автосвитчами) Важно: Модель CG1BN50-100Z оснащена магнитным поршнем (Z-версия), что позволяет устанавливать внешние датчики положения (герконы или датчики Холла) на корпус цилиндра без его разборки Производитель SMC Серия CG1 / CG1-Z Тип цилиндра Двустороннего действия (double-acting) Диаметр поршня (Ø) 50 мм Ход поршня 100 мм Тип крепления Базовое (Basic) Резьба штока Внутренняя (Female rod end) Наличие магнита Да (версия Z) Тип буфера Резиновый амортизатор (Rubber bumper) Рабочее давление 0.05 - 1.0 МПа (0.5 - 10 бар) Давление испытаний 1.5 МПа (15 бар) Температура среды от -10°C до +70°C (без датчиков) Скорость поршня 50 - 1000 мм/с Пневматическое соединение (порт) G1/4 (1/4 дюйма) Резьба штока M18×1.5 Стандарт ISO 21287 (частично) Вес (приблизительно) ~1.74 кг (3.83 lb)
