SMC AC20-D — блок подготовки воздуха (ФРЛ),...

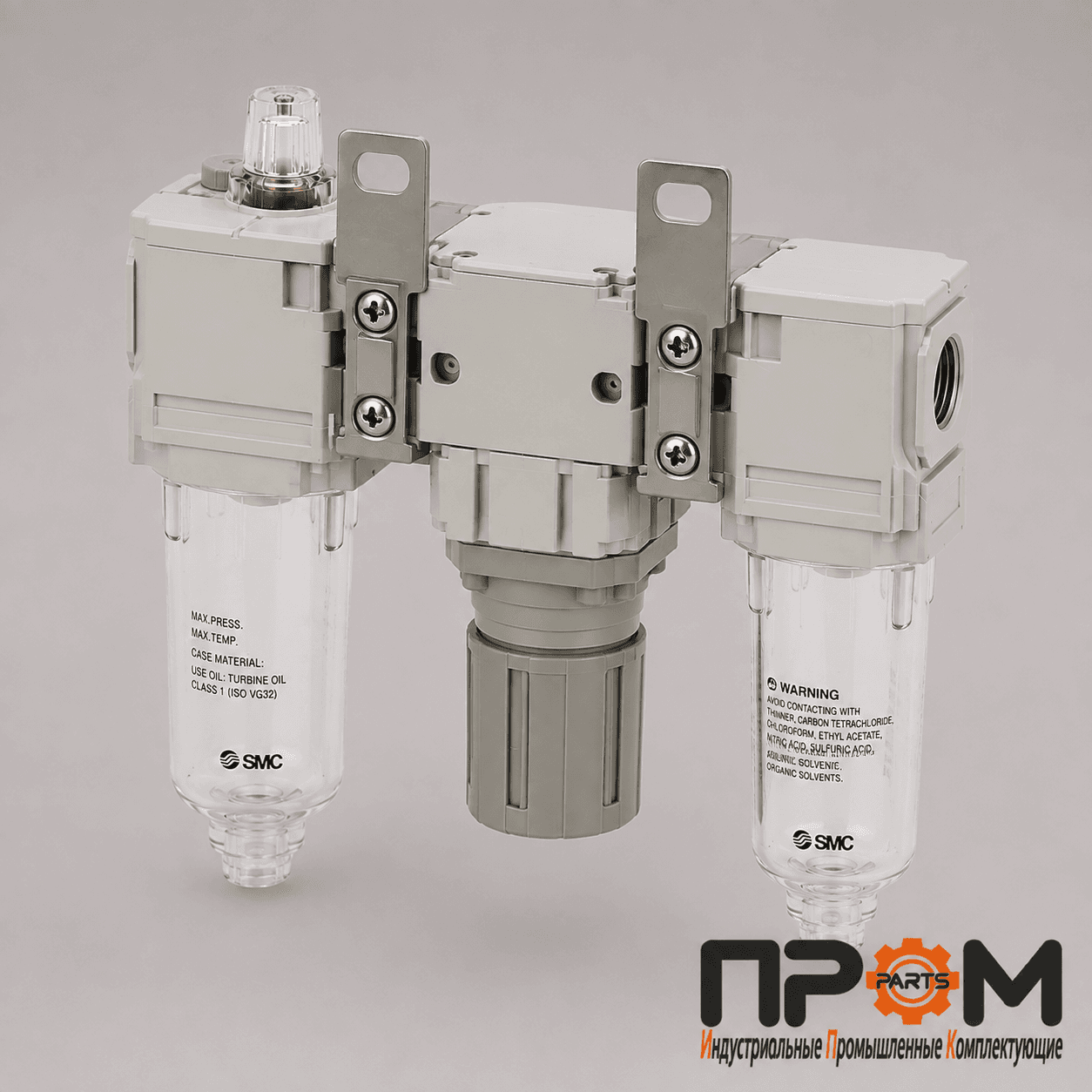

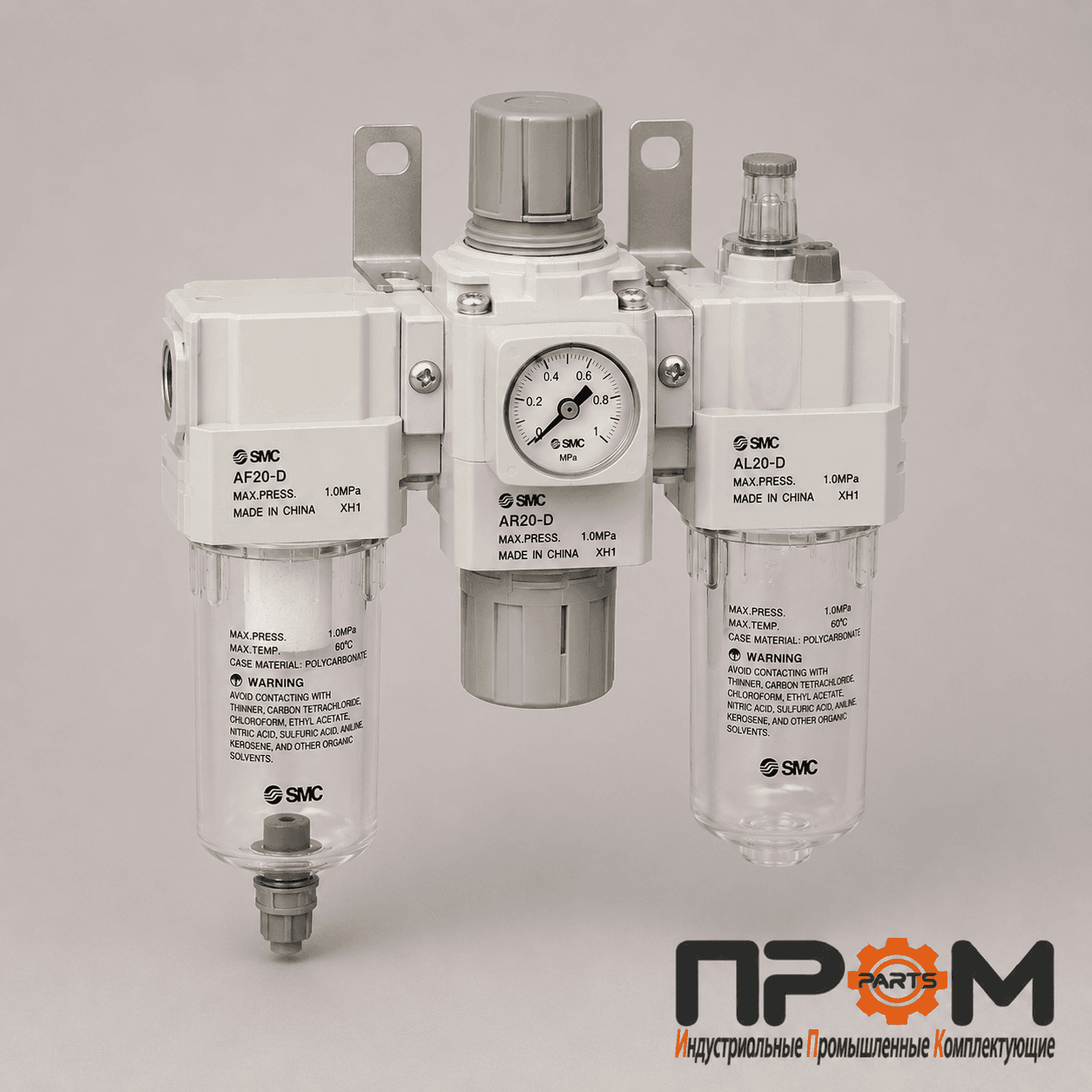

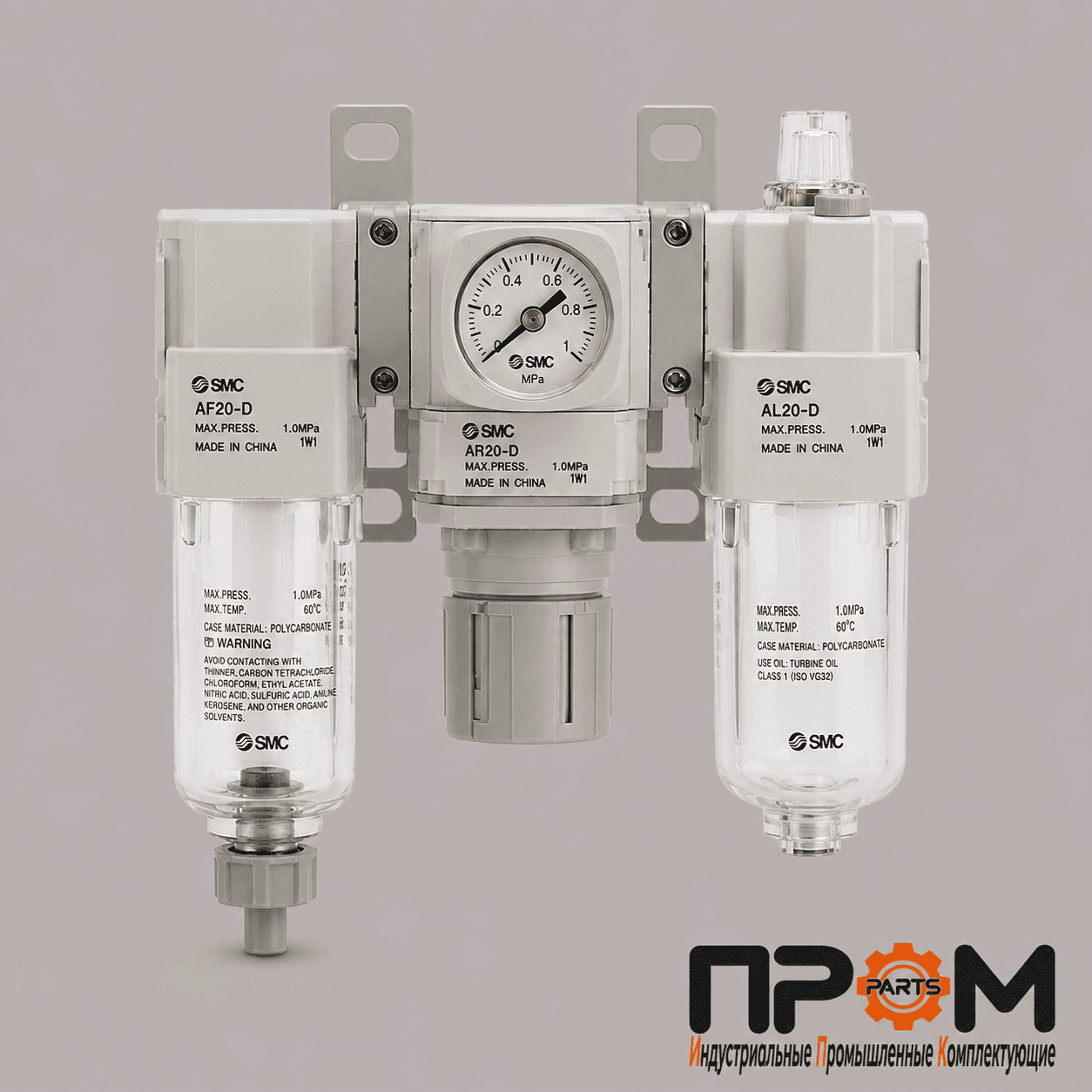

SMC AC20-D — модульный блок подготовки сжатого воздуха (ФРЛ), объединяющий воздушный фильтр, регулятор давления и лубрикатор. Предназначен для подготовки воздуха перед подачей к пневматическому оборудованию, исполнительным механизмам и электромагнитным клапанам. Фильтр удаляет из сжатого воздуха твердые загрязнения и сконденсированную влагу, регулятор обеспечивает настройку и поддержание требуемого выходного давления, а лубрикатор подает масляный туман для смазки пневматических компонентов, которым требуется смазка. Такое сочетание позволяет повысить стабильность работы и ресурс пневмосистемы. AC20-D относится к новому поколению модульных ФРЛ SMC серии AC-D. Конструкция имеет унифицированный корпус и двухслойную конструкцию колбы с прозрачной защитой, обеспечивающей круговой визуальный контроль. Для воздушного фильтра AF-D предусмотрена упрощенная замена фильтрующего элемента без инструмента. Блок применяется в системах промышленной пневмоавтоматики, на производственном и упаковочном оборудовании, станках, пневматических приводах и других установках, использующих подготовленный сжатый воздух. Технические характеристики SMC AC20-D Характеристика Значение Производитель SMC Серия AC-D Модель / типоразмер AC20-D Тип изделия Блок подготовки воздуха (ФРЛ) Конфигурация Фильтр + регулятор + лубрикатор Рабочая среда Сжатый воздух Фильтр AF20-D Регулятор AR20-D Лубрикатор AL20-D Степень фильтрации 5 мкм Присоединительный размер 1/8 или 1/4 в зависимости от исполнения Максимальное рабочее давление 1,0 МПа Испытательное давление 1,5 МПа Диапазон настройки давления 0,05–0,85 МПа для стандартного исполнения Температура рабочей среды и окружающей среды −5…+60 °C, без замерзания Порт манометра регулятора 1/8 Направление потока, стандартное Слева направо Тип регулятора, стандартное исполнение С разгрузкой (relieving) Материал стандартной колбы Поликарбонат Конструкция Модульная Для базового исполнения AC20-02-D SMC непосредственно указывает порт Rc 1/4, диапазон настройки 0,05–0,85 МПа, разгрузочный регулятор и направление потока слева направо. В целом серия AC20-D выпускается с присоединениями 1/8 и 1/4. SMC AC20-D, AC20-D, SMC AC20, SMC AC-D, ФРЛ SMC, блок ФРЛ, блок подготовки воздуха, блок подготовки сжатого воздуха, фильтр регулятор лубрикатор, фильтр-регулятор-лубрикатор, пневматический фильтр, регулятор давления воздуха, лубрикатор SMC, маслораспылитель SMC, фильтр SMC, пневматика SMC, подготовка сжатого воздуха, модульный ФРЛ, воздушный фильтр SMC, регулятор давления SMC, пневматическое оборудование
